亚氨基二琥珀酸四钠(IDS)漂白棉布白度

　　亚氨基二琥珀酸四钠在自制低温氧漂催化剂WXP-100和表面活性剂的参与下，探究添加环保型稳定剂对纯棉机织坯布一浴一步法练漂效果的影响，通过测试处理后纯棉织物白度与毛效等级来评价其性能。

　　工艺流程：先称17份重量为5.0±0.1g布样，分别添加PASP、IDS-Na4、MGDA-Na3、GLDA-Na4稳定剂及空白组配制练漂工作液(不加螯合稳定剂)，将纯棉坯布投入练漂工作液中，在80℃处理60min，然后冷水洗烘干待测试相关指标。

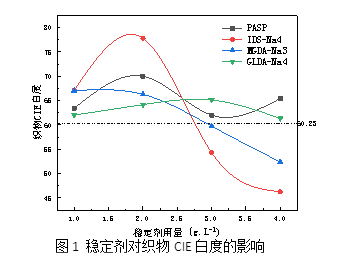

　　按上述实验处方与工艺处理纯棉坯布，将处理后的织物烘干放置室温12h后，用爱色丽测色仪X-RiteColori7测量其CIE白度，结果如图1所示。

　　结论1：由图1看出，当稳定剂用量为2g.L-1时，亚氨基二琥珀酸四钠IDS-Na4使织物CIE白度达到很大一个值，继续增加这4种稳定剂用量后，都有使织物白度下降趋势，这可能是这4种稳定剂都具有对金属离子鳌合能力，使自制氧漂催化剂WXP-100发生了钝化，不能够持续催化双氧水分解出羟自由基，而破坏织物天然色素，造成织物CIE值白度下降，因此，建议使用IDS-Na4作为练漂稳定剂，且用量控制在2g.L-1以内，以免钝化氧漂催化剂WXP-100。即：合适用量的亚氨基二琥珀酸四钠IDS-Na4与自制氧漂催化剂WXP-100联合处理，能够有效提升纯棉坯布的白度。

　　我们认为亚氨基二琥珀酸四钠IDS-Na4为生态型螯合剂，能够代替传统螯合剂EDTA和易产生硅垢的氧漂稳定剂硅酸钠;较少用量的亚氨基二琥珀酸四钠IDS-Na4可以提高氧漂催化剂WXP-100的催化漂白效果，在染整行业具有较好的应用前景，值得深入研究。
